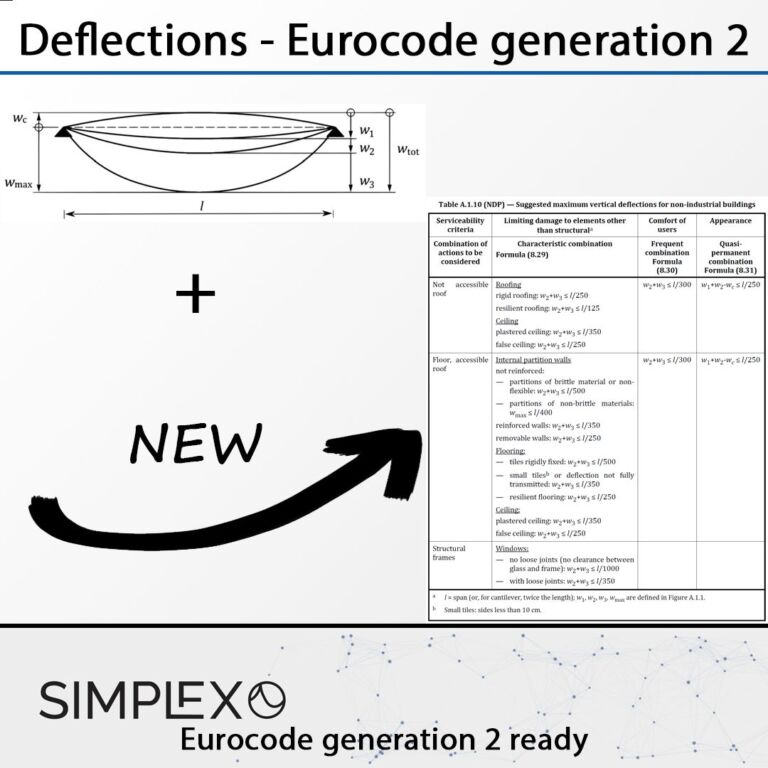

Doorbuigingen: een verandering naar gevolgen

Een van de duidelijkste veranderingen is de manier waarop doorbuigingen worden gedefinieerd. De nieuwe Eurocode legt meer nadruk op het belang van doorbuigingen en groepeert ze op basis van de gevolgen:

• Uiterlijk:
• Comfort:
• Schade:

Tot zover logisch.

Echter, zodra niet-lineair gedrag in beeld komt, wordt het minder intuïtief. De code gaat nog steeds uit van een grotendeels lineaire workflow: voer de analyse eenmaal uit en pas de resultaten vervolgens aan met behulp van factoren.

Die aanpak werkt niet meer voor niet-lineaire systemen. Het schalen van doorbuigingen over verschillende belastinggevallen is niet langer zinvol, waardoor constructeurs worden gedwongen alternatieve methoden te gebruiken, die vaak complexer zijn dan verwacht.

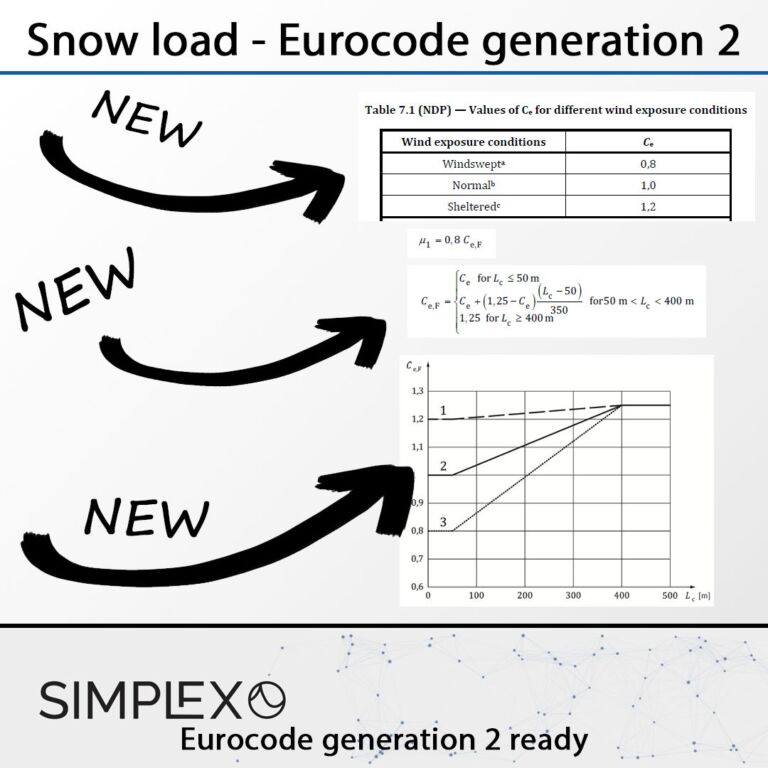

2. Sneeuwbelasting: van standaardaanpak naar contextbewust

De sneeuwbelasting op platte daken wordt niet langer als een vaste standaardwaarde beschouwd.

• Oud: μ₁ = 0.8
• Nieuw: μ₁ = 0.8 ⋅ Cₑ F

Dit introduceert een gevoeligheid voor blootstelling (1), dakgrootte (2) en verhoudingen (3). Maar wat betekent dit in de praktijk?

• Kleine, windgevoelige daken → lagere belastingen
• Grote daken → potentieel hogere belastingen (tot +25%)

Voorbeelden:

• Normale kleine daken:  μ₁ = 0.8 → geen verandering
• Windgevoelige daken: μ₁ = 0.64 → ~20% reductie

• Zeer grote daken:  μ₁ richting 1,0 → tot ~25% toename

Het resultaat is een meer genuanceerde, maar ook meer op input gebaseerde aanpak. Naast het feit dat aangezien er nog nationale bijlagen moeten worden opgesteld om de specifieke details te definiëren, blijft er enige onzekerheid bestaan.

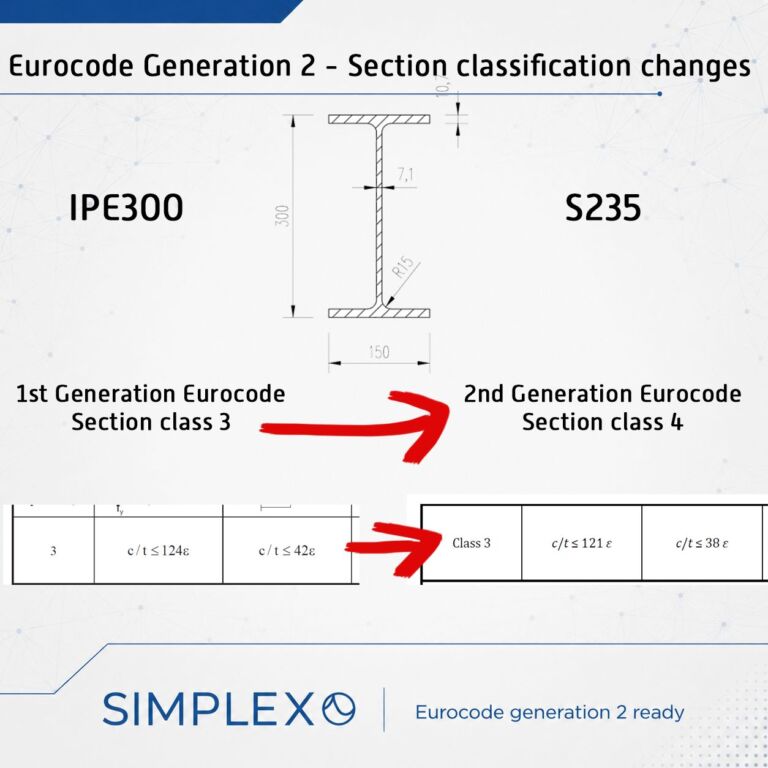

3. Profielclassificatie: kleine getallen, grote gevolgen

Zelfs kleine veranderingen van parameters kunnen de classificatieresultaten beïnvloeden. Neem bijvoorbeeld een IPE300 S235 met een web in compressie:

• c/t = 39.2

Limieten:

• EC generatie 1: Klasse 3 → c/t = 42
• EC generatie 2: Klasse 3 → c/t = 38

Resulteer in Klasse 3 → Klasse 4

Het lijkt misschien een kleine aanpassing, maar het kan de ontwerpbestendigheid en detaillering aanzienlijk beïnvloeden. Dit is niet zomaar een hernummering van een tabel. Het verandert daadwerkelijk de ontwerpresultaten.

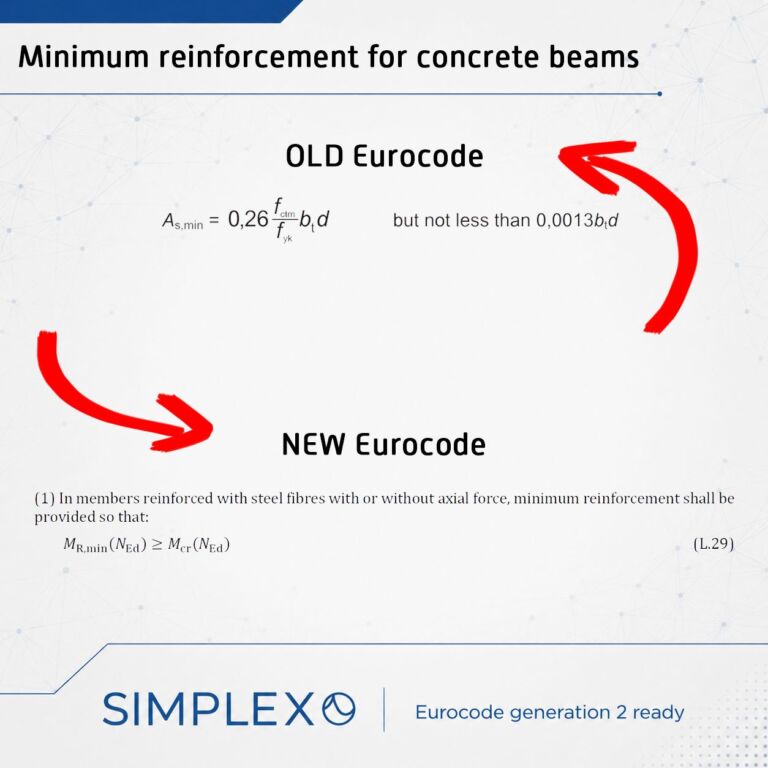

4. Minimale wapening: van een simpele formule naar gedragsgebaseerde control

In 1e generatie Eurocode was de minimale buiwapening eenvoudige te begrijpen en te controleren middels:

Duidelijk, transparant en eenvoudig te implementeren.

In Eurocode Generatie 2 wordt het complexer. De minimale wapening is nu direct gekoppeld aan het profielgedrag, wat betekent dat deze moet voldoen aan:

Met andere woorden, het profiel moet voldoende weerstand bieden ten opzichte van het scheurmoment, rekening houdend met de werkelijke axiale krachten.

Het praktische gevolg?

De minimale wapening kan niet langer alleen gebaseerd en bepaald worden op basis van geometrie en materiaaleigenschappen. Hiervoor zijn eerst analyseresultaten nodig, met name axiale krachten, voordat deze correct geëvalueerd kan worden.

Het is een realistischere aanpak, maar ook een duidelijke toename in complexiteit.

Veranderingen 2e generatie Eurocode – Maak het praktisch

De veranderingen in de 2e generatie Eurocode draaien allemaal om verfijning, dit houdt dus in meer context, meer realisme en nauwkeurige koppelingen tussen analyse en ontwerpcontroles. Maar dat betekent ook:

• Minder kant-en-klare formules
• Meer afhankelijkheid van analyseresultaten
• Meer genuanceerde invoer

Bij Simplex werken we aan een evenwicht door:

• Gebruiksvriendelijke invoer te bieden
• Berekeningen waar mogelijk te automatiseren
• Aannames transparant te maken (geen ‘black boxes’)
• Gebruikers volledige controle te geven wanneer nodig

Samenvattend: de veranderingen in de 2e generatie Eurocode herdefiniëren het constructief ontwerp niet, maar maken het wel meer gedrag sturend. De veranderingen lijken misschien minimaal en subtiel, maar het is belangrijk om ze vroegtijdig te begrijpen.

We werken hard aan de implementatie van de 2e generatie Eurocode in zowel Simplex als FEM-Design, en we zijn bijna klaar met de standaardimplementatie. De volgende grote vraag is wat de nationale bijlagen zullen brengen. Een van de doelstellingen van de tweede generatie Eurocodes was om de keuzemogelijkheden voor de verschillende landen te beperken, dus het zal interessant zijn om te zien of de verschillende landen aan die ambitie kunnen voldoen”, aldus Isak Bjorhag, Hoofdverantwoordelijke 2D R&D bij StruSoft.
